Kabeláž a groundstation

Každá komponenta musí být připojena a to znamená omezení rozsahu vašeho pohybu a zároveň velké množství drátů.

Když si představíte, že máte tyto komponenty:
– přijímač
– baterie
– obrazovka
– brýle
– nahrávací obrazovka
– (případně anténa tracker)

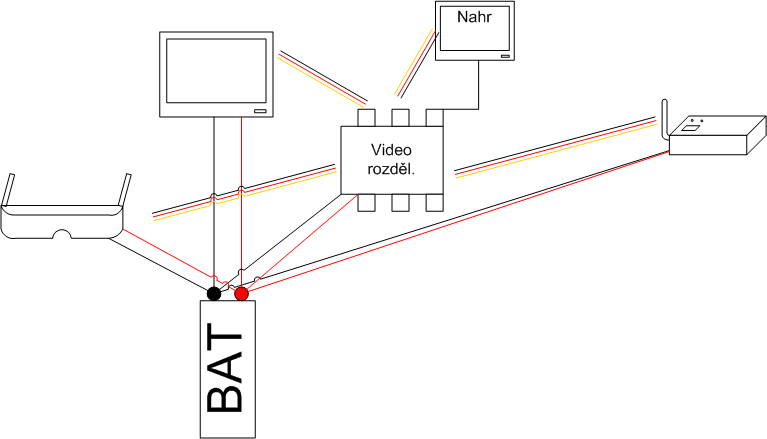

Tak musíte mít následující zapojení:

gs-kabelaz

Z vlastní zkušenosti vám musím říci, že tohle pozapojovat je vyšší dívčí. Trefit správné koncovky, rozmotat ty klubka kabelů a vše to správně zapojit… no prostě opruz.

Jen poskládání a zapojení je otázka 30  min. Pak to musíte rozpojit smotat a uklidit, to je dalších 30 min. Ve finále jste hodinu v mrazu (v zimě) na letišti a to jste ani neletěli…

Já to řeším tak, že mám sady kabelů a FPV kufr.

V kufru je zabudována obrazovka a video rozbočovač.

Ke kufru připojím baterii, která mi napájí obrazovku, a video rozbočovač + další 4 napájecí konektory.

No a pak mám 3 sady propojovacích kabelů.

Každá seda obsahuje:

– napájecí dvoulinku
– audio/video kabel
– sada pro tracker obsahuje navíc ještě USB kabel

Všechny dráty jsou 5m dlouhé (což je taková ta pomyslná maximální hranice pro zachování kvality), napájecí koncovky jsou na všech setejné a audio/video jsou zakončené cinchem.

Tyto sady jsem si vždy poslepoval elektrikářskou páskou k sobě (zhruba po 20-30cm). Tím mám teoreticky pouze 3 kabely (přijímač-kufr, kufr-brýle, kufr-anténa tracker), které jednoduše rozmotám a smotám a jsem v pohodě. Vždy použiju jen to co potřebuju a jsem spokojen. Do kufru se vejdou krásně, drží tvar a nezamotávají se.

+ Za 10min mám rozbaleno
+ za 10 min sbaleno
+ nepopletu si kabely
+ je to přehledné
– o trochu větší náklady
– zabírá to o trochu více místa
– váha navíc
