Konektorový systém

Jeden by řekl konektor je konektor, proč to zesložiťovat a jaký systém v tom chcete hledat?

Klasický servo konektor má 3 piny (napájení, zem a signál). Pokud vezmete klasický pan/tilt na kameru, potřebujete 2 serva (tedy 6 kabelů), nebo také 2 servo kabely, které musíte zapojovat a vždy laborovat, jestli jste je neotočili. No a pak máte kameru, která potřebuje minimálně 2 drátky (zem a signál, případně třetí zvuk) no a to máte další konektor.

Pokud tedy nemáte na každém letadle svou kameru napevno, tak máte mrtě kabelů a furt jen něco propojujete a přepojujete a furt něco nefunguje.

Nebo si v tom můžete zavést konektorový systém.

Na všech modelech si uděláte univerzální konektor, ten si zapojíte do přijímače a vysílače.

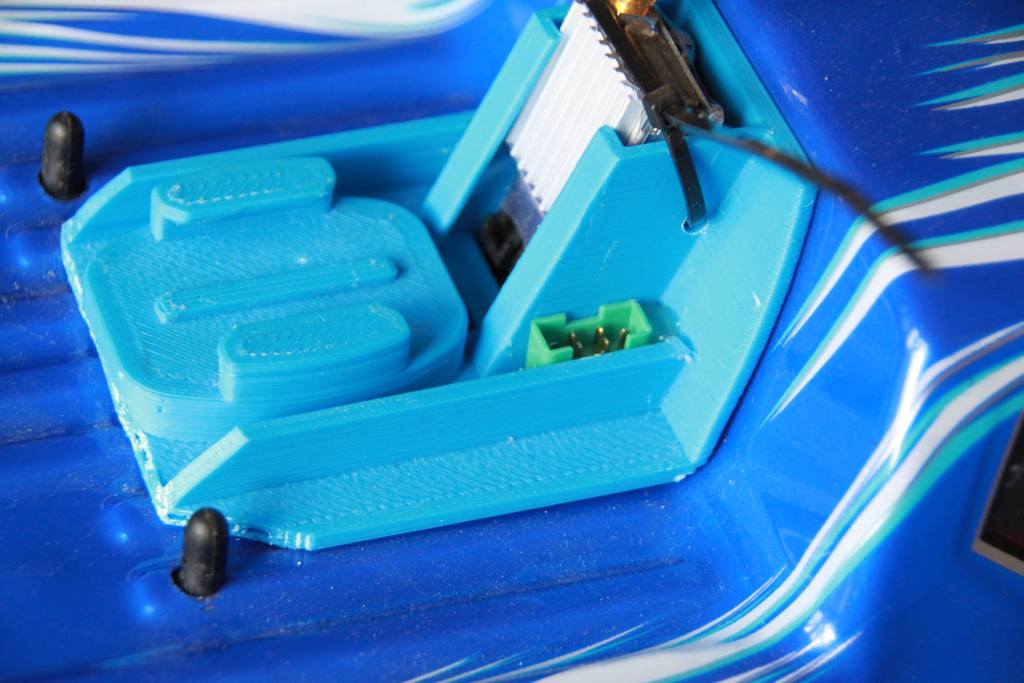

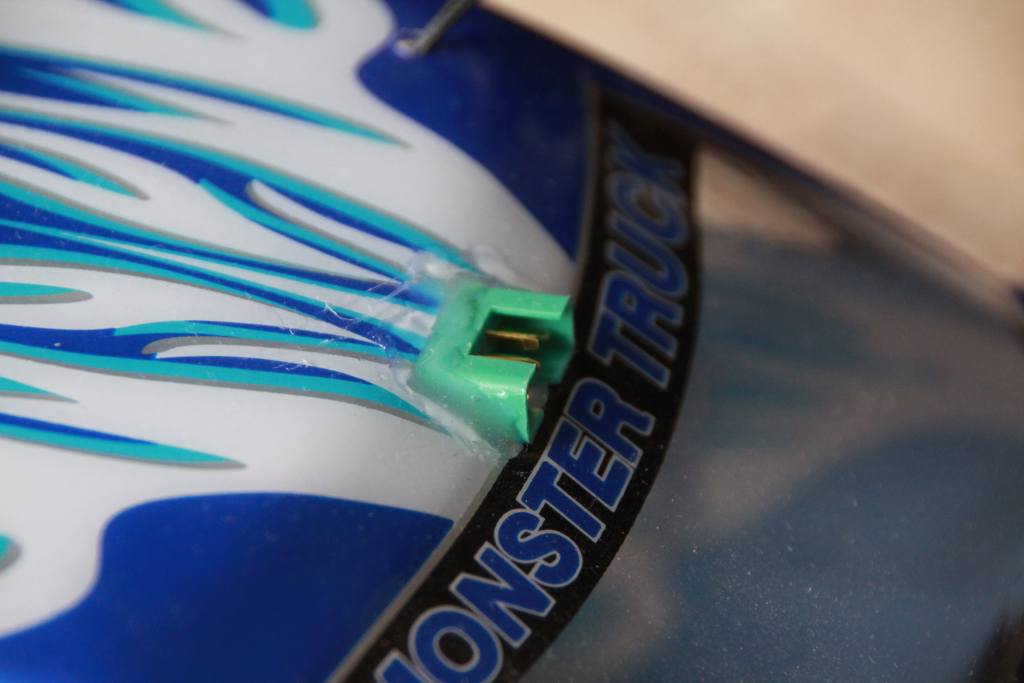

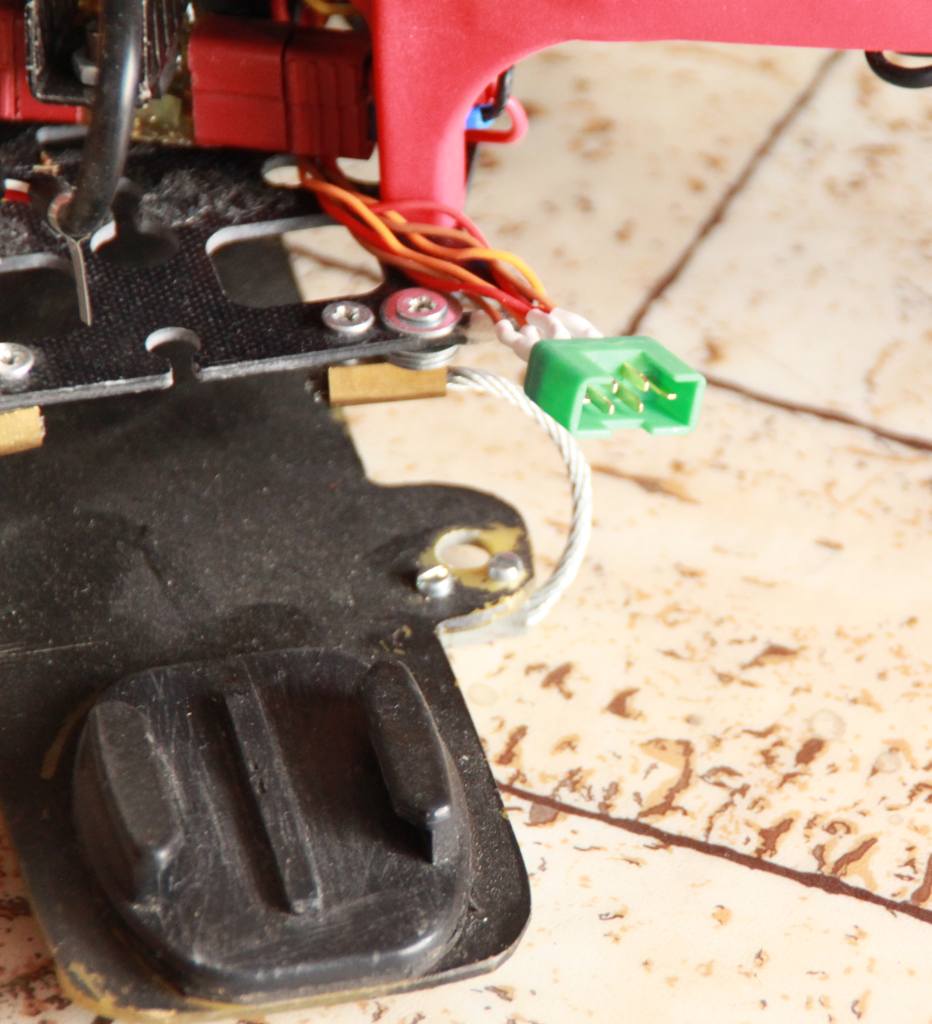

system-konektoru-1 system-konektoru-6 system-konektoru-8

No a pak už si jen vyrobíte protikusy na kamery se servy jako jsou například tyto:

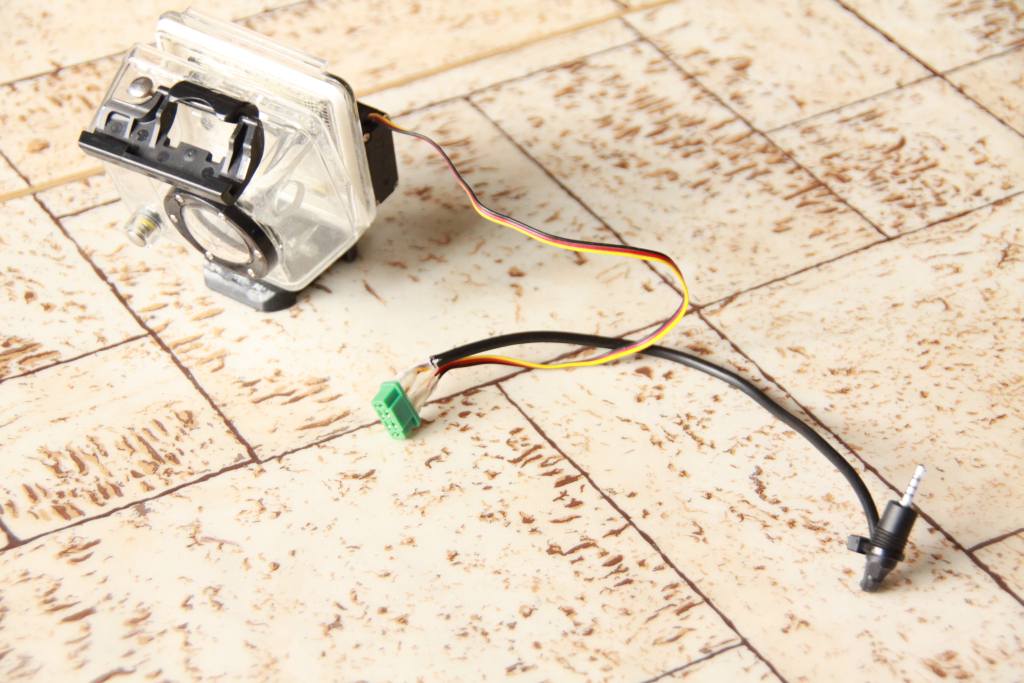

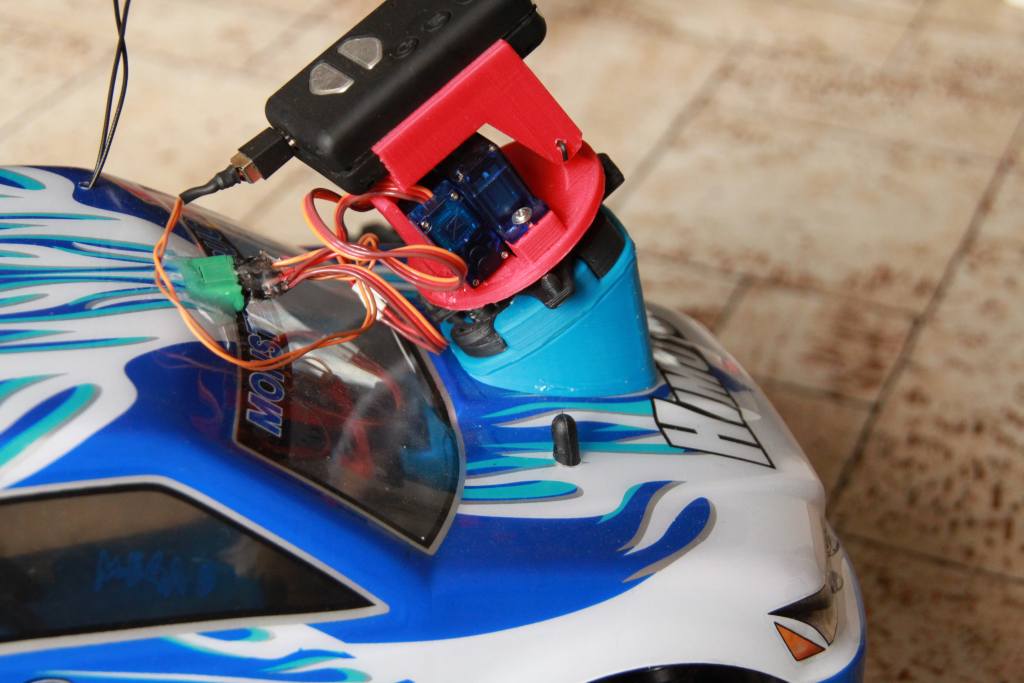

system-konektoru-7system-konektoru-5

No a to už pak jen nacvaknete do držáčku, zapojíte konektor a máte 100% jistotu správného zapojení a funkčnosti.

Jak na to?

Z HK si objednáte 6ti pinový MPX konektor a máte vystaráno. Je pevný, má tvrdé piny, přenese dost proudu, a je snadný na použití i pájení.

mpx-konektor

I když ve skutečnosti potřebujete 8 drátů tak vám tento konektor bude stačit.

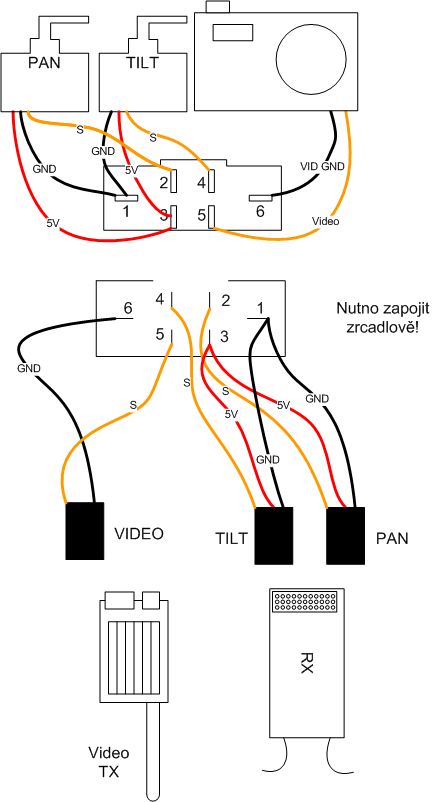

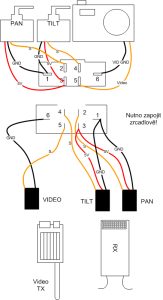

zapojeni-6pin-mpx

Počítejte se mnou:

  • Servo pan – zem, 5V, signál
  • Servo tilt – zem, 5V, signál

zem jde z přijímače, tedy je stejná, 5V také = můžete je spojit do 2 drátků (podobně jako u Y kabelu)

  • pak potřebujete 2x signál a tím máte serva pokryty na 4 drátky
  • No a následně na další 2 dráty dáte zem a video a máte pan tilt včetně kamery na 6pin konektoru.

Tento konektor si vytvoříte pro každou kameru s jinou koncovkou:

  • gopro 2 – 4pin mini jack
  • gopro 3 a 4 – 10pin mini USB
  • mobius – 5pin mini usb

No a když budete mít někde kameru s jedním servem, nebo dokonce bez, tak jen jednoduše zapojíte jen video, tedy piny 5 a 6 a furt vám to bude perfektně fungovat.

Jedna poznámka.

U napájecího konektoru (ten na modelu) bývá zásadou, že se dává samice (aby nemohlo dojít ke zkratu). Bohužel já mám konektory často zalepené tavným lepidlem, aby pěkně držely na místě a samice se prostě přilepit nedá, protože by sameček nešel nasadit.

system-konektoru-8 system-konektoru-6

No a tomu se pak musel přizpůsobit cely systém i všude jinde. I když to není teoreticky správně, tak to funguje jak má a problémy jsem s tím nikdy neměl!

Napadlo váš nějaké jiné, lepší řešení? Podělte se s námi!
