Naklánění GoPro kamery – tilt

Když s FPV začínáte, tak jen lípnete kameru na letadlo a letíte. Postupem času ale zjistíte, že byste se potřebovali alespoň naklonit dolu, pod sebe.

Řešit to náklonem celého letadla je úplný nesmysl. Takže začnete vymýšlet nějaký mechanismus naklánění.

Po pár neúspěšných pokusech vyrobit něco funkčního jsem narazil vždy na stejné problémy:
-odolnost vůči nárazům/ochrana GoPro
-funkčnost
-rozměry
-snadná přenositelnost na jiné letadlo
-váha

A vždy to na něčem zkrachovalo. Pokud vyndáte GoPro z obalu, velmi riskujete jeho poškození, když se snažíte vymyslet nějaký gimbal a dáváte to do něj i s obalem, rozměr je obludný a špatně se to uchytává a když to nakonec vymyslíte, tak zjistíte, že to musíte postavit pro každé letadlo zvlášť a napevno uchytit…

Takže jsem dumal dál, až se mi podařilo zkombinovat:
-perfektní funkčnost
-nárazu odolnost
-přenositelnost
-za minimálních rozměrů a váhy

Není to nic světoborného a v poslední době se to objevuje u více a více lidí… asi řešili stejný problém jako já a dospěli ke stejnému geniálnímu řešení. 😉

Co k tomu potřebujete:
GoPro proti nárazový obal
Servo
Pružinový drát
Vrtačku
Malý pilníček

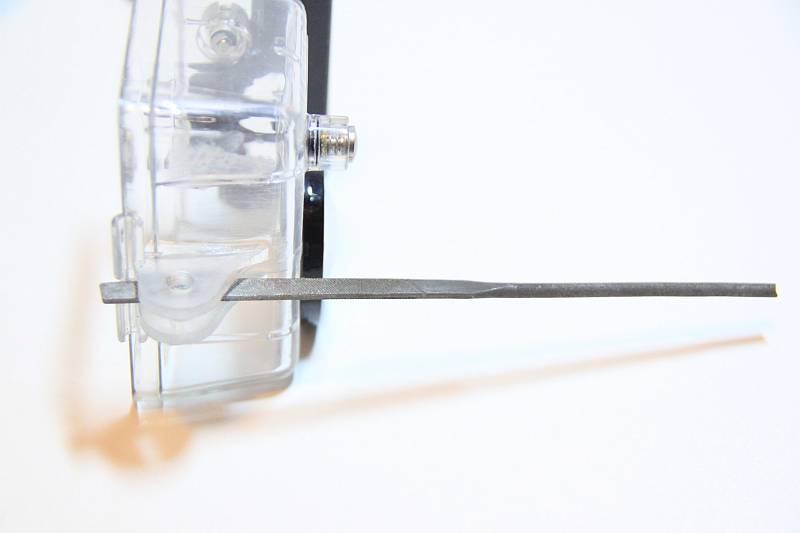

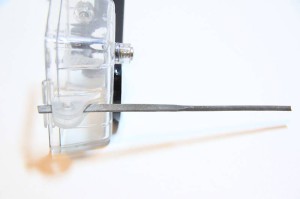

U GoPro Obalu je potřeba lehce opilovat držák na straně u obalu, protože směrem ke středu se lehce rozšiřuje a při náklonech silně drhne a to by dalo vašemu servu pořádný záhul…

gopro_tilt-1

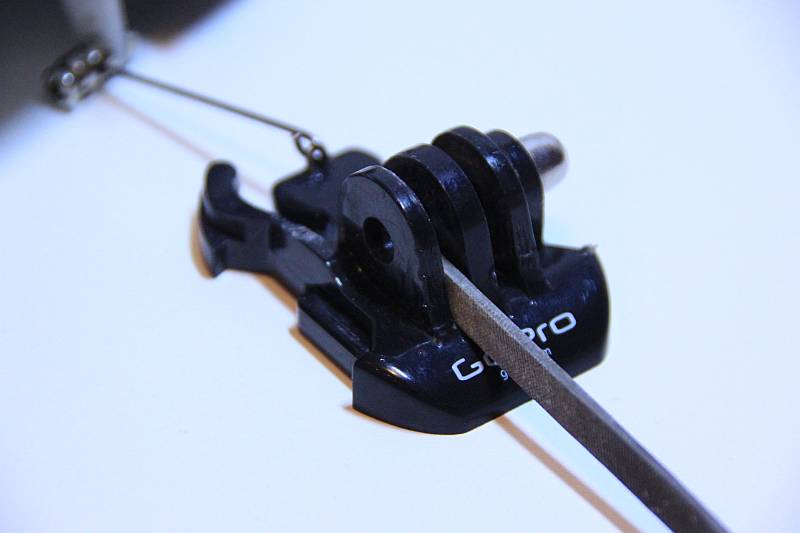

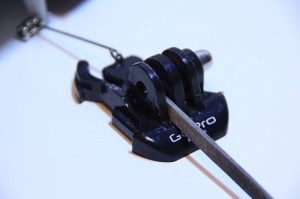

Dále ten nacvakávací držáček také lehce opilujte.

gopro_tilt-2

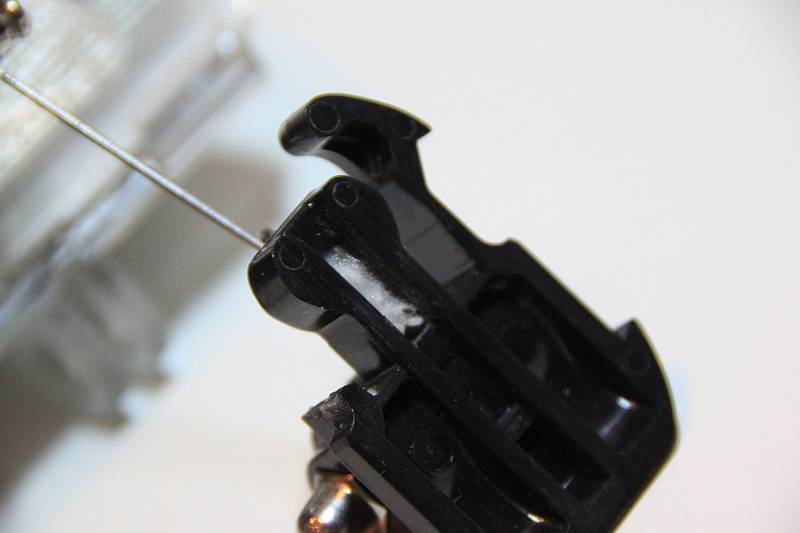

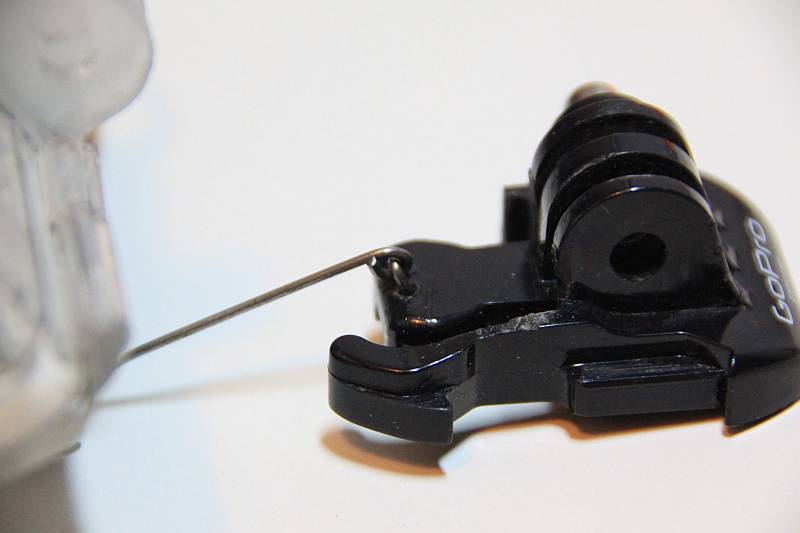

Pak vemte nejtenčí vrták ideálně velikosti 1 a vyvrtejte 2 dírky do hrany tohoto držáčku.

Pak vemte ten pružinový drát a udělejte na něm malé očko. To zastrčte do těchto vyvrtaných dírek a zespoda zalepte.

gopro_tilt-3 gopro_tilt-4

Musíte to dobře ohnout a umístit, jinak vám tento nacvakávací držáček půjde špatně nasunout do protikusu, a nebo pokud se vám podaří ho nasunout, tak nepůjde vyndat, protože se zasekne.

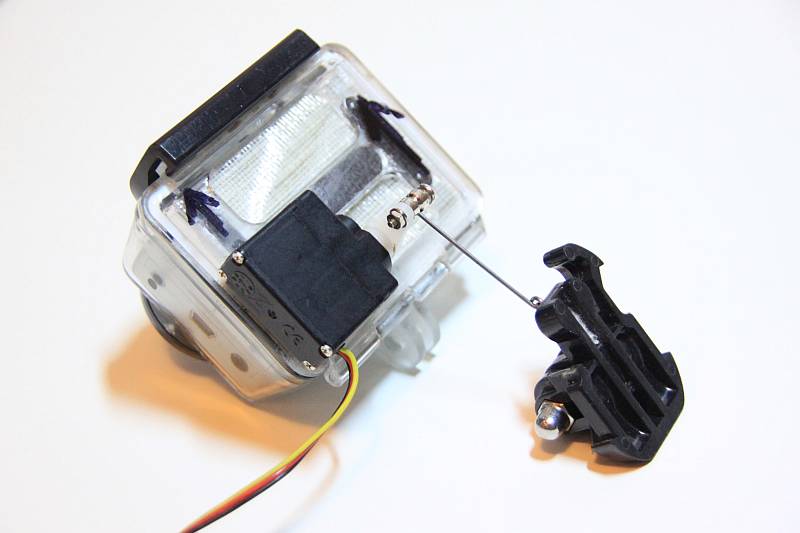

Následně vemte servo a nalepte ho na zadní dvířka. Čím níže osa otáčení je, tím větší rozsah budete mít. Já používám otevřená dvířka, ale mám je zalepená izolepou, aby mi dovnitř obalu nešel prach, když přistávám někde na polní cestě.

gopro_tilt-5

Pak jen toto servo táhlem spojíte s připraveným očkem a máte vyhráno.

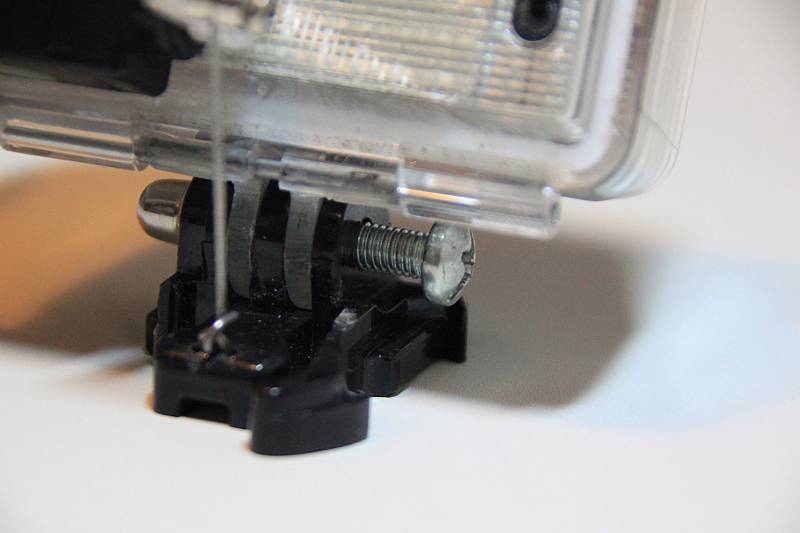

Nasaďte obal na držák a šroubem zajistěte.

gopro_tilt-6

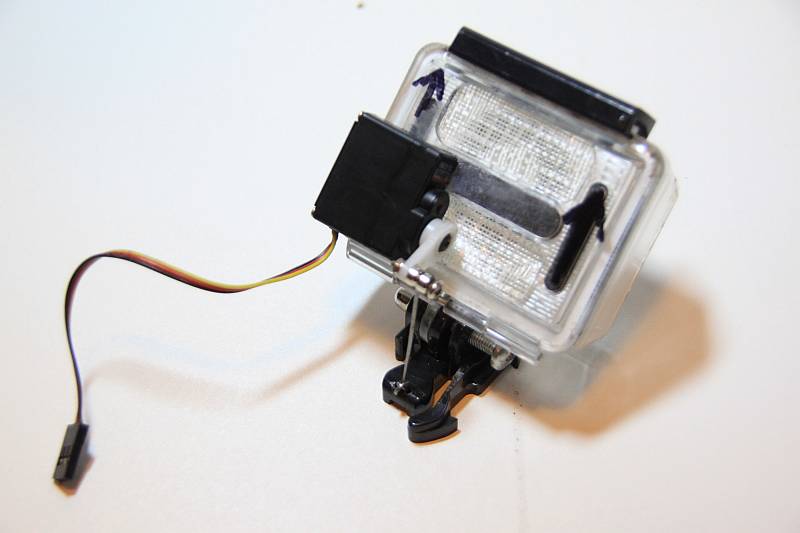

Pozor, nepoužívejte ten GoPro šroub, protože tím byste to stáhli a nešlo by s tím otáčet! Použijte normální tuším 5ku šroub a klidně tam nechte vůli, jako mám já. Na tom nezáleží, protože v určeném náklonu to udrží právě to servo…

gopro_tilt-9

Tak a máte jednoduchý GoPro tilt naklánění.
Pozn: Toho, že tam jedna pacička u toho držáku chybí, si nevšímejte, oni se docela lámou a nová se nedá koupit. Pouze jako Grab bag of mounts za 900Kč s tím že je tam spousta dalších kravin, které nepotřebujete. Ale samotný tento držáček nekoupíte. Já už to jednou kupoval a znova to mám ulomené. Zatím to funguje a až upadne i ta druhá, tak to začnu řešit 🙁

A co víc, na různá letadla nalepíte tu základnu nacvakávacího držáku a kamkoliv takto upravený GoPro obal nacvaknete, tak tam máte automaticky i naklánění.

gopro_tilt-7

Funguje to perfektně, používám to více než rok na několika letadlech a jsem maximálně spokojen.

Vycvaknutí a nacvaknutí je otázka 10s. Gopro mám chráněné a včetně naklánění.

Pravda, přímo pod sebe se nepodíváte, tak moc se to naklonit nedá, ale to stejně potřebujete většinou jen u multicopter a tam je potřeba mít gimbal lepší.

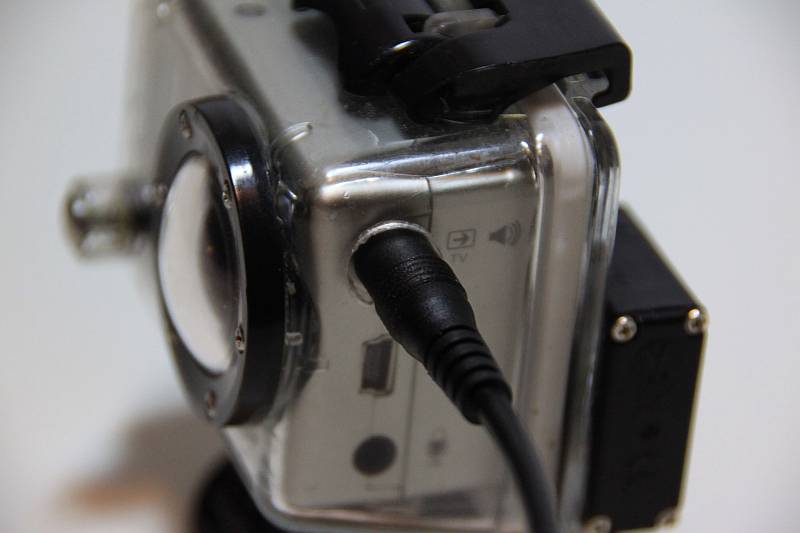

Ještě jedna poznámka na závěr. Když máte GoPro v obalu, tak ho musíte mít provrtaný, abyste se dostali s kabelem do video výstupu, ale to jsem určitě ani nemusel říkat…

gopro_tilt-8
