Polarizační antény

Ve článku o anténách jsem vám vysvětloval, rozdíl mezi polarizační a lineární anténou.

Polarizační anténu si dnes už můžete koupit téměř kdekoliv za cenu od 5$. Dříve ale stávala okolo 35$ a to už stálo za to si jí vyrobit sám.

Postup výroby je ale poměrně dost náročný a každý to dělá trochu jinak. Základem je teoretický výpočet a pak co největší přesnost. Čím přesněji budete pracovat, tím lepších výsledků dosáhnete.

Náklady jsou minimální, okolo 60kč, ale časově u té první strávíte odhadem 2,5h. Každou další už stihnete rychleji…

Je důležité říci, že existují 2 druhy. Se třemi lístečky, ta se umisťuje na vysílač a se čtyřmi lístečky, ta se umisťuje na přijímač.

Pokud je budete vyrábět, nebo kupovat, vždy musíte koupit/vyrobit pár.

Viz teorie o anténách kombinace lineární a cirkulární polarizace vám bude snižovat kvalitu příjmu.

Co tedy potřebujete:

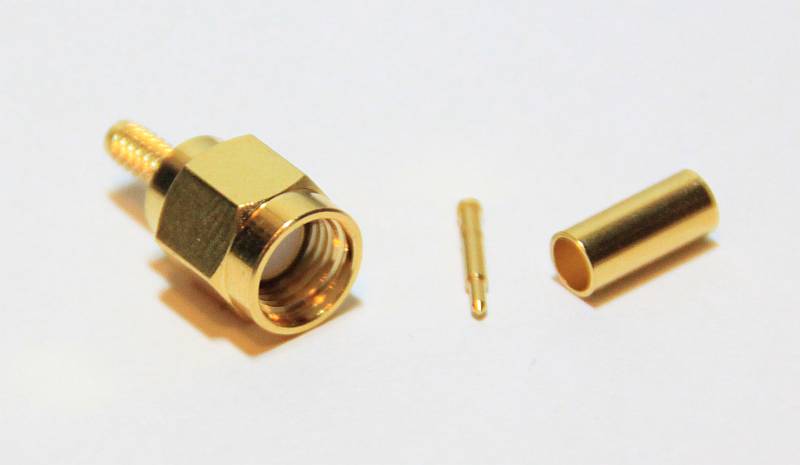

2X SMA konektor. Samce, nebo samičku. Dejte si pozor, aby byl 50 Ohm!

antena-skew-planar-01

Dále potřebujete koaxiální kabel, opět 50 Ohm!

Úzký, nebo široký RG58.

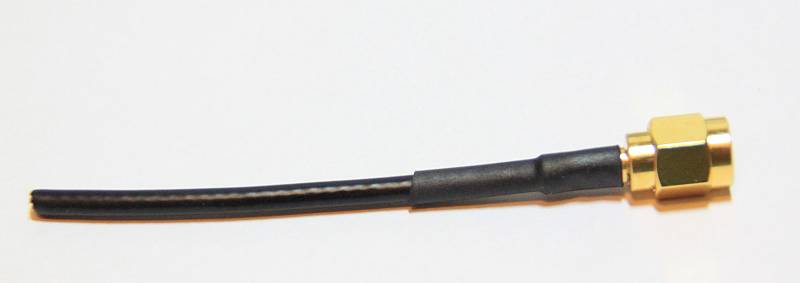

Tanto kabel napájíte na konektor

antena-skew-planar-02

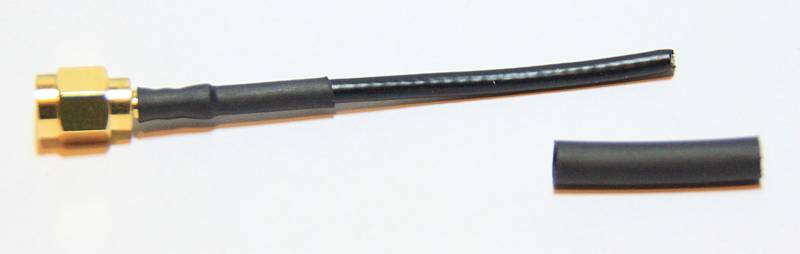

Než budete pokračovat dále, nezapomeňte si připravit smršťovačku a rovnou si jí dát na kabel. Mnohokrát se mi stalo, že jsem teprve po dokončení zjistil, že jsem tam smršťovačku zapoměl nasadit před zapájením 🙁

antena-skew-planar-03

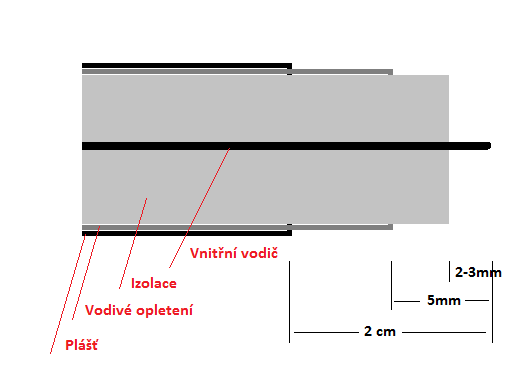

Druhý konec si zhruba 2 cm odřízněte vnější plášť tak abyste moc neporušili stínění (vodivé opletení).

Pak si zhruba půl cm stínění opatrně ostříhejte, aby se obnažila izolace a vnitřní vodič.

Pak asi 2-3mm z izolace opět odřízněte a odkryjte samotný drátek.

koaxialni-kabel

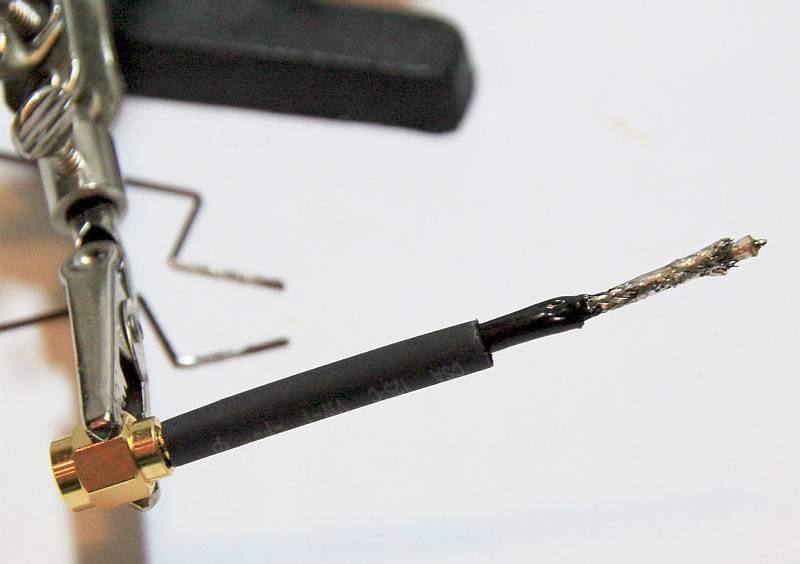

Pak vemte páječku a cín a izolaci celou kolem dokola pocínujte. Dejte pozor abyste to moc nepřehřáli.

Dále ten vykukující středový drátek také pocínujte. Udělejte tam co největší cínovou kuličku.

antena-skew-planar-13

Tím máme připravený kabel a konektor.

Další co potřebujete je drátek. Já používám 0,9mm drátek na vinutí motorů.

Narovnejte si drátek a nastříhejte si ho na délku podle výpočtu níže.

Zadej přesnou frekvenci na které budete vysílat
MHz Zadej přesnou tloušťku drátku ze kterého vyrábíš
mmUstřihnout na:

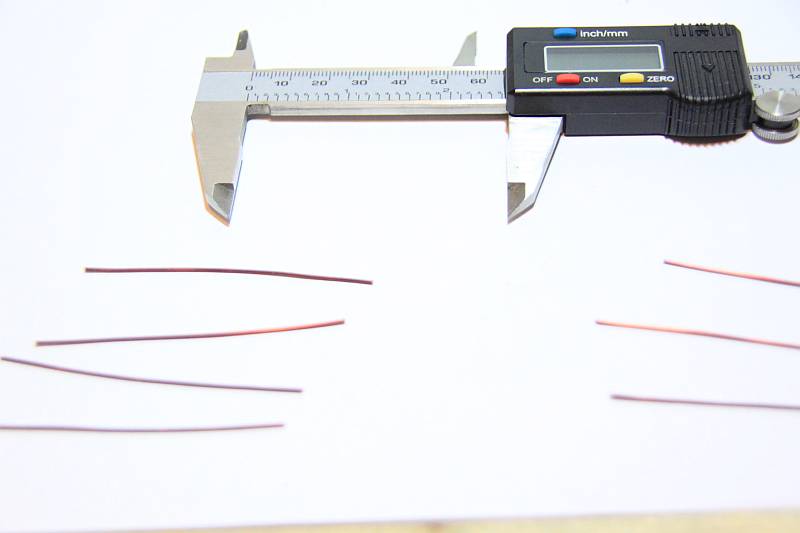

mmantena-skew-planar-04Nastříhejte si jich 7, protože budete potřebovat 3 na vysílač a 4 na přijímač. Jsou stejně dlouhé.Další co je potřeba udělat (v mém případě, u vás to může být jinak) je obrousit izolaci. Jelikož já používám drát na vinutí motoru, který má dvojitou izolaci, je potřeba jí obrousit, jinak by na něj nešlo pájet a nebyl by kontakt.

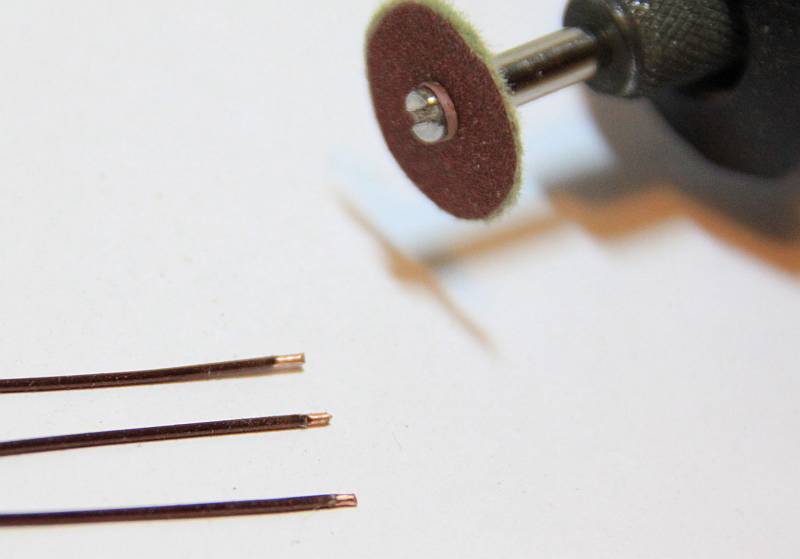

Já osobně to dělám gravírovací bruskou s nasazeným šmirglem.

antena-skew-planar-05

Na jedné straně stačí 2-3mm na druhé straně je potřeba obrousit zhruba 10-13mm

Dále budeme ohýbat.

Je potřeba vytvořit takovýto tvar:

skewplanar-tvar

Kdy hodnoty A, B, C, D jsou:
A = mm

B = mm

C = mm

D = mm

Zde je ale potřeba vzít v potaz, jakou máte tloušťku drátku. V mém případě 0.9mm a hodnoty výše jsou uvedeny ze středu drátu na střed drátu.

Takže pokud chcete vzít šupleru a změřit rozteč drátků, musíte z každé strany půl síly drátku odebrat. U takto tenkého drátku to není takový problém, u silnějšího už by mohl.

Pokud jste tedy vyplnili správně hodnotu síly drátku (defaultně nastaveno 0.9mm protože to je taková ideální hodnota kterou používat)

Tak by se jednotlivé velikosti změnili následovně:

A = mm

B = mm

C = mm

D = mm

Ta hodnota D není až tak důležitá, tu můžeme klidně zkrátit, nebo nechat delší dle potřeby.

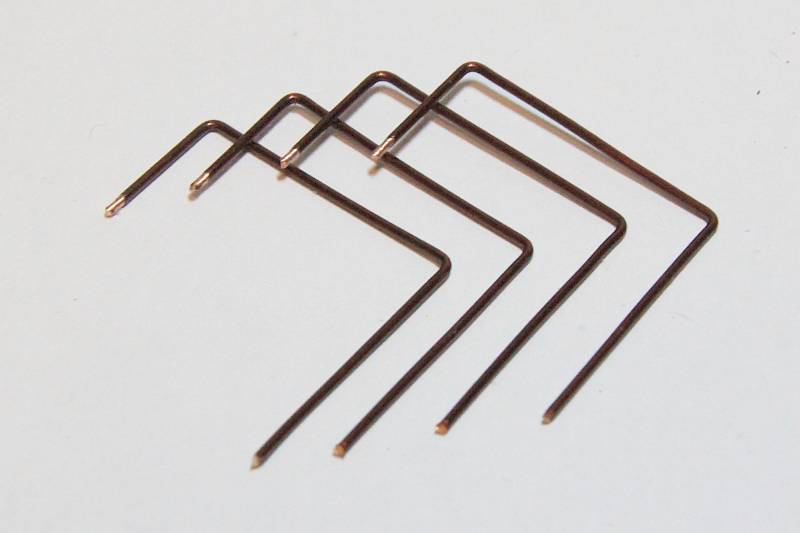

Máte tedy naohýbaný drátek do požadovaného tvaru. Záhyby dělejte pokud možno co nejostřejší a opravdu si dejte záležet na jednotlivých délkách a přesnosti.

antena-skew-planar-09

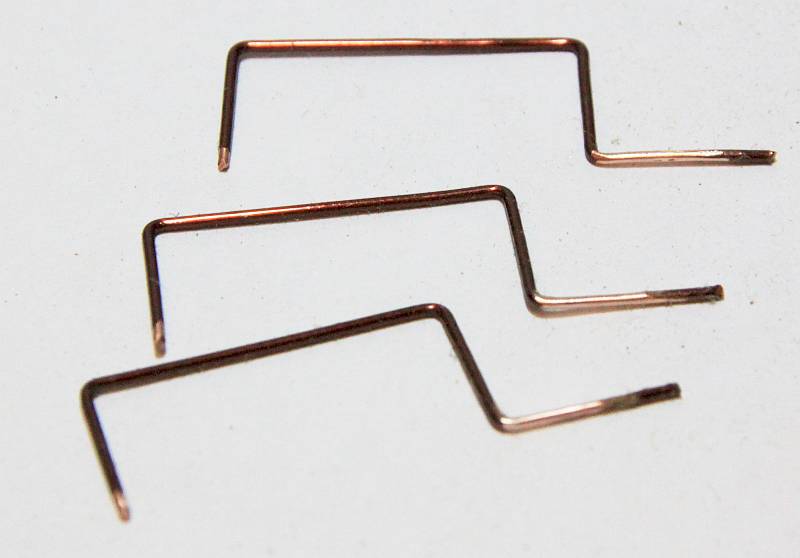

antena-skew-planar-11

Nyní když máme toho hotovo je potřeba ty obroušené části obalit cínem, aby se nám dobře pájely.

Vezmeme tedy pájku a obalíme je cínem.

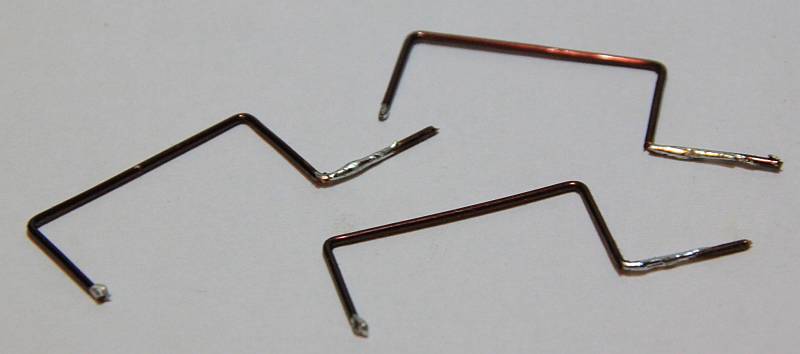

antena-skew-planar-12

Následně prostřední část označenou hodnotou B ohneme do pěkného kulatého tvaru (bohužel jsem to zapomněl vyfotit).

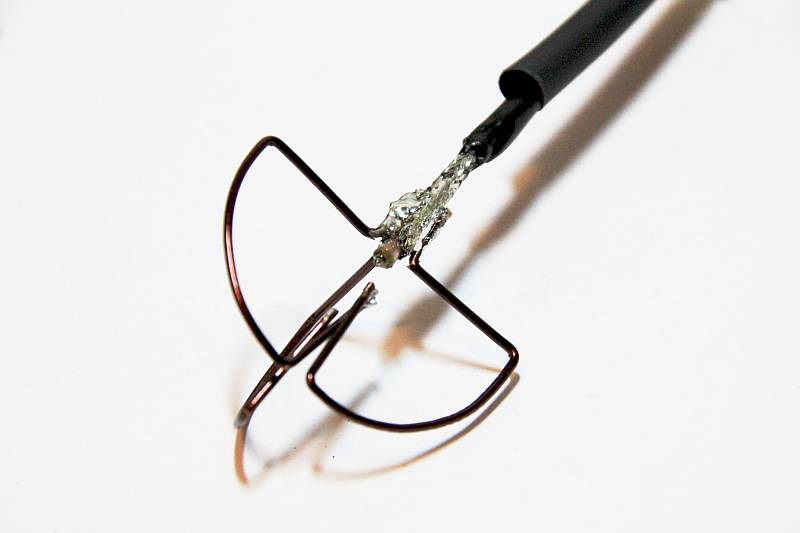

A jeden po druhém je tou delší stranou připájíme k již připravenému kabelu. Díky tomu, že máme vše pocínováno by to mela být hračka.

antena-skew-planar-14

Takto připájené lístky kytičky ohnete o 45° doprava nebo doleva, opět bohužel nemám vyfoceno. Na vysílači i přijímači musí být stejným směrem! Pokud jeden uděláte doprava a druhý doleva, váš příjem se velmi drasticky zhorší.

No a pak už si jen připravíte všechny konce co nejblíže ke středovému drátku z koaxiálu a lehce zahřejete páječkou. Tím se cin rozehřeje a spojí.

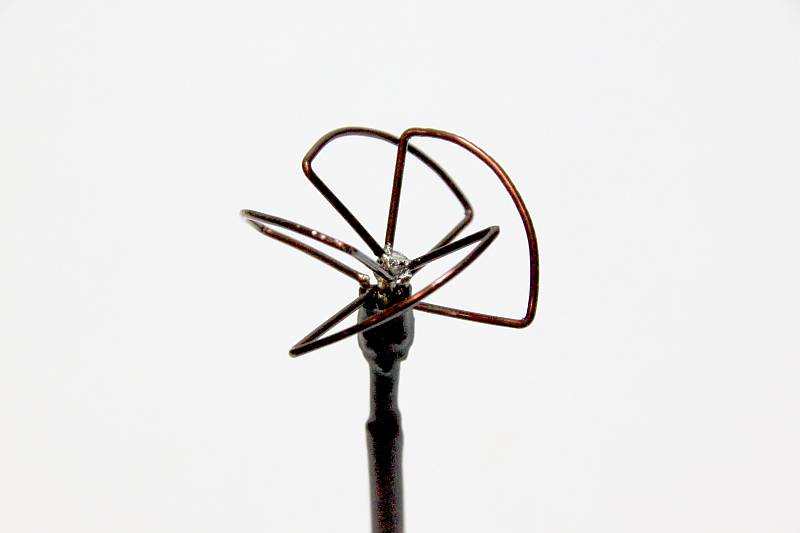

antena-skew-planar-15

Posledním krokem je už pouze zatažení smršťovačky a já celý střed ještě zpevňuji trochou tavného lepidla.

Zde si můžete prohlédnout (anglicky) postup výroby na videu.

Pomohl vám tento článek? Pomozte nám v psaní dalších! Odešlete SMS ve tvaru PAY 85377 na číslo 9002020 Cena jedné sms je 20Kč včetně DPH.
Více možností podpory ZDE

7 Replies to “Polarizační antény”

  1. jak poznám pravou a levou polarizaci? Při pohledu shora znamená ohnutí proti směru hodinových ručiček pravou polarizaci – viz Váš obrázek výše je pravá polarizace? Díky JM

    • Když si představíš vertikální čáru, kde začátek je dole, tak vše co je nahnuté doprava je pravá (RHCP) a vše nahnuté doleva je levá (LHCP) v mém případě je postup pro pravou (RHCP)

  2. Ahoj. Jen malý dotaz. Proč jsou 3 lístečky na RX a 4 lístečky na TX? Co když jsou na vysilači i přijímači 4 lístečky? Je pro to nějaký důvod? Děkuji zz2012

  3. Tedy server je tohle výborný. Přečetl jsem snad komplet všechny příspěvky co tu jsou a paráda, ale tato odpověď není nic moc :(. Zajímalo mne proč to tak má být a ne „že to tak má být“. Dík zz
