Monitor RC-701 s diversity přijímačem

Rozhodl jsem se udělat hlubší popis jednotlivých komponent. Něco jako recenzi. A začneme hned s monitorem, co jsem vám doporučoval jako minimum k FPV.

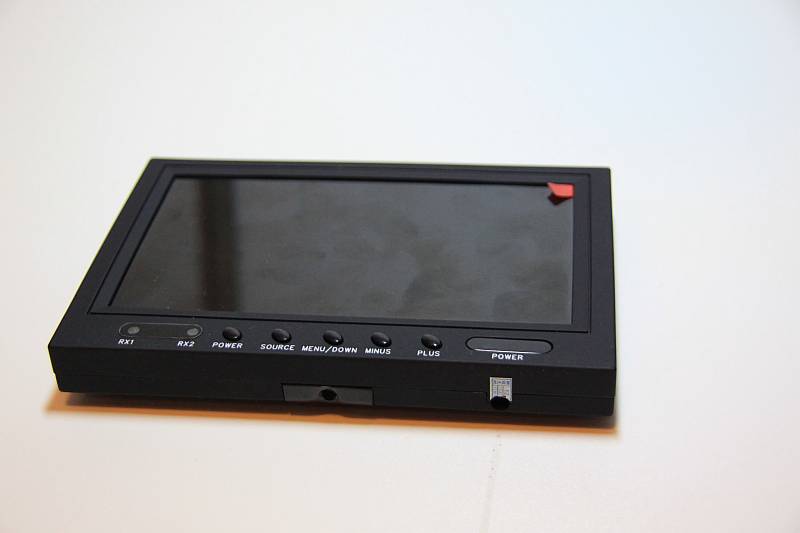

RC-701-01

Jedná se o 5.8GHz Diversity Receiver 7 inch 800×480 LCD Monitor RC-701

Je to monitor, který má v sobě zabudovaný dvojitý přijímač.

Podívejme se na klady a zápory tohoto řešení:

+ cena aktuálně $143 (asi 3000Kč)
+ lidé co nosí brýle, jsou úplně v pohodě
+ máte perfektní přehled o tom co se kolem vás děje a kde je letadlo
+ kdykoliv můžete zvednout oči a řídit letadlo „na oči“
+ rozměry srovnatelné s brýlemi
+ kromě vás mohou obraz sledovat další osoby
+ all in one přijímač je součástí monitoru
+ díky diversity přijímači, můžete zkombinovat směrovou anténu s všesměrovou
– Za sluníčka musíte vymyslet nějaké zastínění, to které je dodáváno v balení je nedostatečné
– Větší spotřeba než brýle
– Nejste tolik vtaženi do děje

To byla teorie a teď prakticky.

Přijímač

Kvalita a citlivost přijímače se mi zdá v pohodě.

Já vlastním tu verzi, která přijímala jen asi 12 kanálů, nyní se prodává už nová, která přijímá 32 různých kanálů a pokrývá rozsah všech frekvencí, co se dnes vyrábějí (jak od Immersionu, tak od dalších výrobců).

Při přepínání mezi jednotlivými přijímači ani nepostřehnete, že došlo k přerušení (žádné blikání nezaznamenáte).

Kvalita obrazu

Jas a kontrast obrazovky je dostatečný, je možné jej upravovat v menu. Detaily odpovídají rozlišení 800×480.

Pozorovací úhly uváděné jako 140/120° odpovídají.

Kvalita provedení

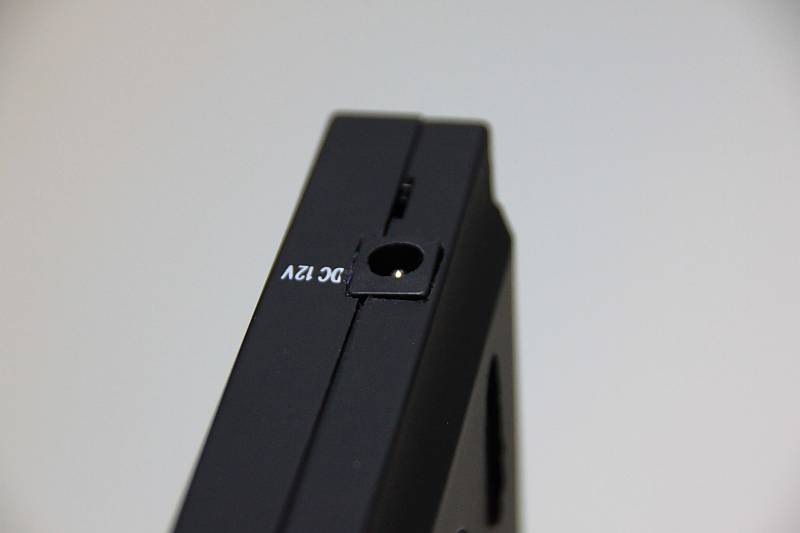

No jak to říct… je to levný plastový výrobek, takže jsem 5x zapojil při testování napájení do obrazovky a pošesté už obrazovka nefungovala. Po rozebrání a bližším ohledání jsem zjistil, že napájecí konektor byl tak špatně přiletovaný, že se hned ulomil.

Navíc to byl ten úzký konektor, na který mi nepasovala žádná napájecí redukce co jsem měl a musel bych vyrábět novou, takže jsem ho celý vypájel a dal si tam jiný. Od té doby funguje k maximální spokojenosti.

RC-701-02

Sluneční clona

Abych pravdu řekl, tak ta je dost naprd. Je neskladná, pokud jí složíte, tak je dost problematické jí narovnat a když jí narovnáte, tak stejně moc velkou zástěnu neudělá. Budete si muset vymyslet něco lepšího.

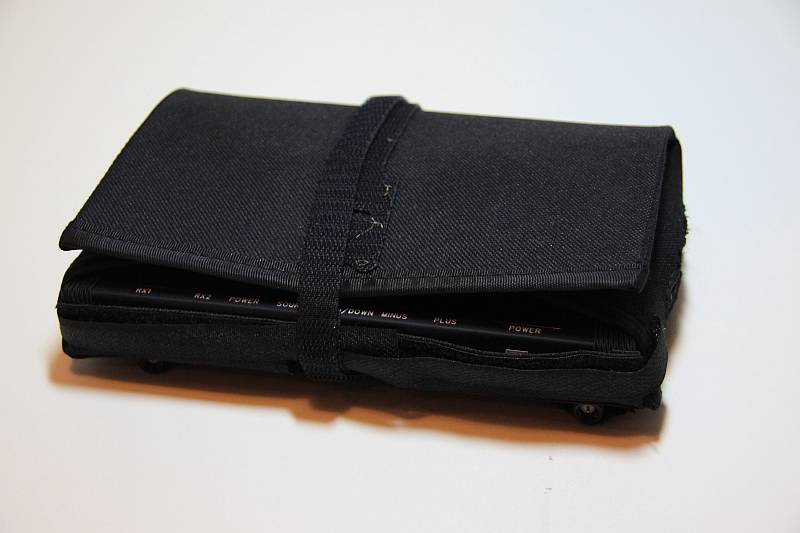

Já jí používám jako ochranu při přepravě.
Já jí používám jako ochranu při přepravě.

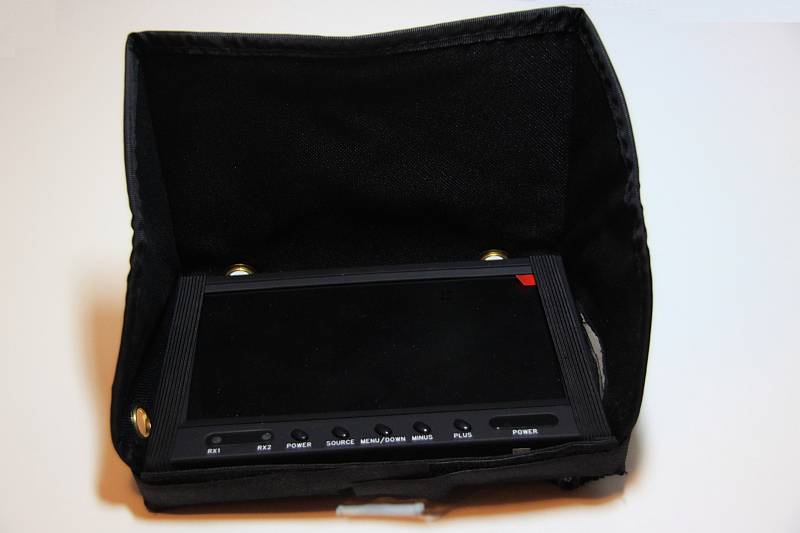

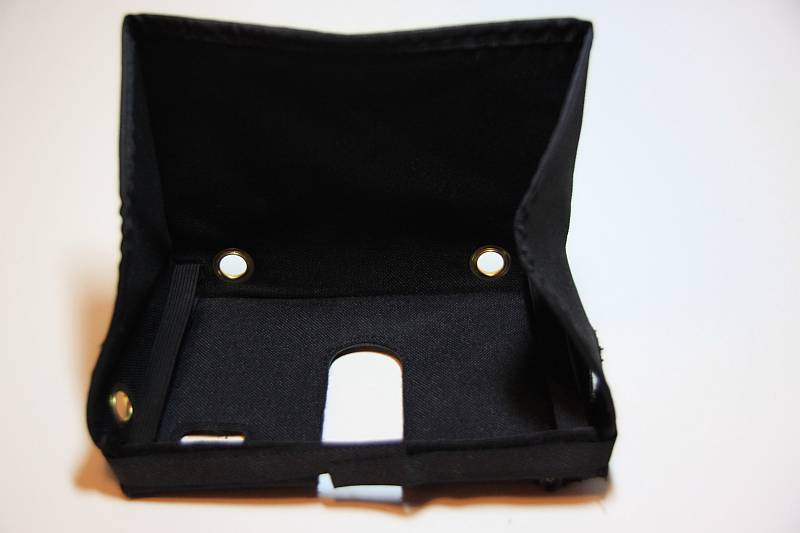

RC-701-04 RC-701-05

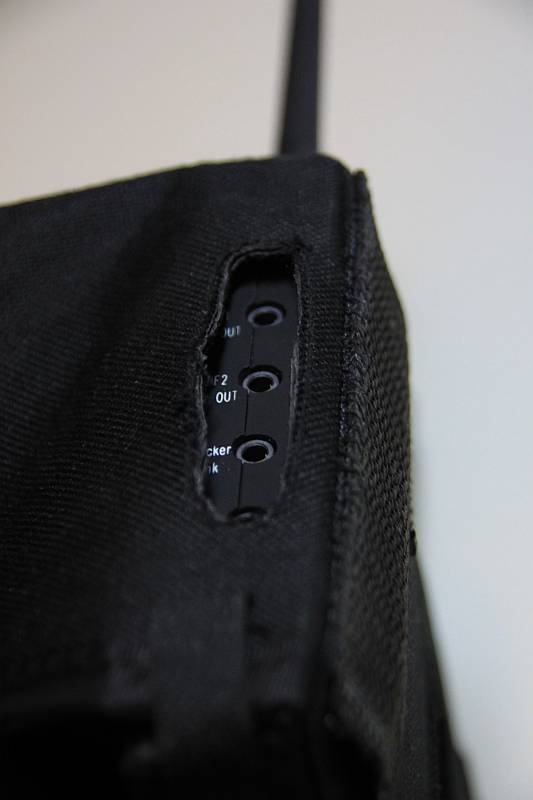

Výřezy na kabeláž nesedí, a špatně se konektory zastrkávaly. Musel jsem si to vystříhnout sám.
Výřezy na kabeláž nesedí, a špatně se konektory zastrkávaly. Musel jsem si to vystříhnout sám.

Vstupy/výstupy

Napájení 12V jsem už popisoval, po náhradě za jiné funguje suprově. Napájím z 3S baterie, nebo přímo z autobaterie.

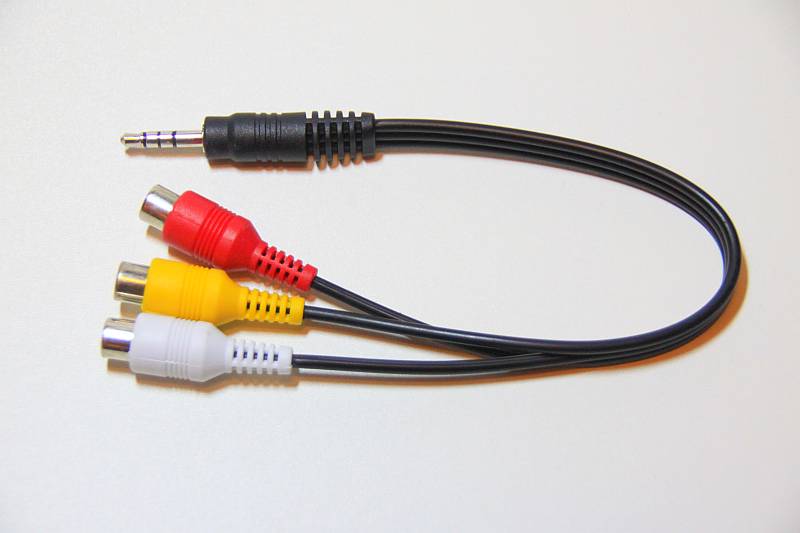

Video vstup, pokud vlastníte jiný přijímač, nebo chcete zobrazit něco jiného z jiného zdroje, prostě jen připojíte do vstupu kabel a vše funguje. Tady zase jedno upozornění, zatím co u všech normálních A/V zařízení je žlutě označen video signál, tak tady je žlutě zvuk a video je červené… neptejte se mě proč…

Pozor! Žlutá je audio a červená video!
Pozor! Žlutá je audio a červená video!

Video výstup, perfektní vlastnost tohoto zařízení je, že má dva video výstupy, takže to co přijmete, můžete krásně poslat dále, například do brýlí a nahrávacího zařízení.

Frekvence

Jak jsem psal, přijímač pracuje se všemi dosud vyráběnými a používanými frekvencemi, což se super.

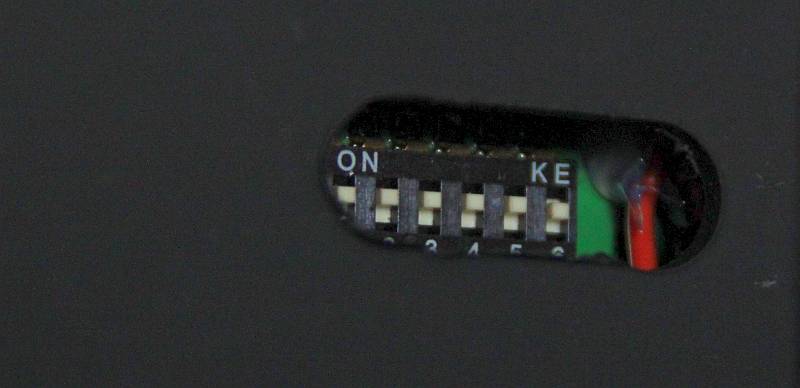

Přepínač frekvencí je zezadu a je to takový ten set mikropřepínačů. Oproti manuálu je to zase zrcadlově opačně (to je asi nějaká čínská tradice). Při troše snahy to jehlou nebo párátkem dokážete popřepínat jak potřebujete, i když pohodlné to opravdu není. Ostatní výrobci ale používají to stejné, takže jim to těžko vyčítat.

RC-701-08

Celkové hodnocení je za mě velmi pozitivní. Já osobně sice raději používám brýle, na druhou stranu tam, kde je málo místa, hodně drátů, nebo něco zalétávám, raději sáhnu po tomto řešení.

Pro začátečníky a ty co se nechtějí tahat se spoustou krámů a kabelů je to ideální řešení.
